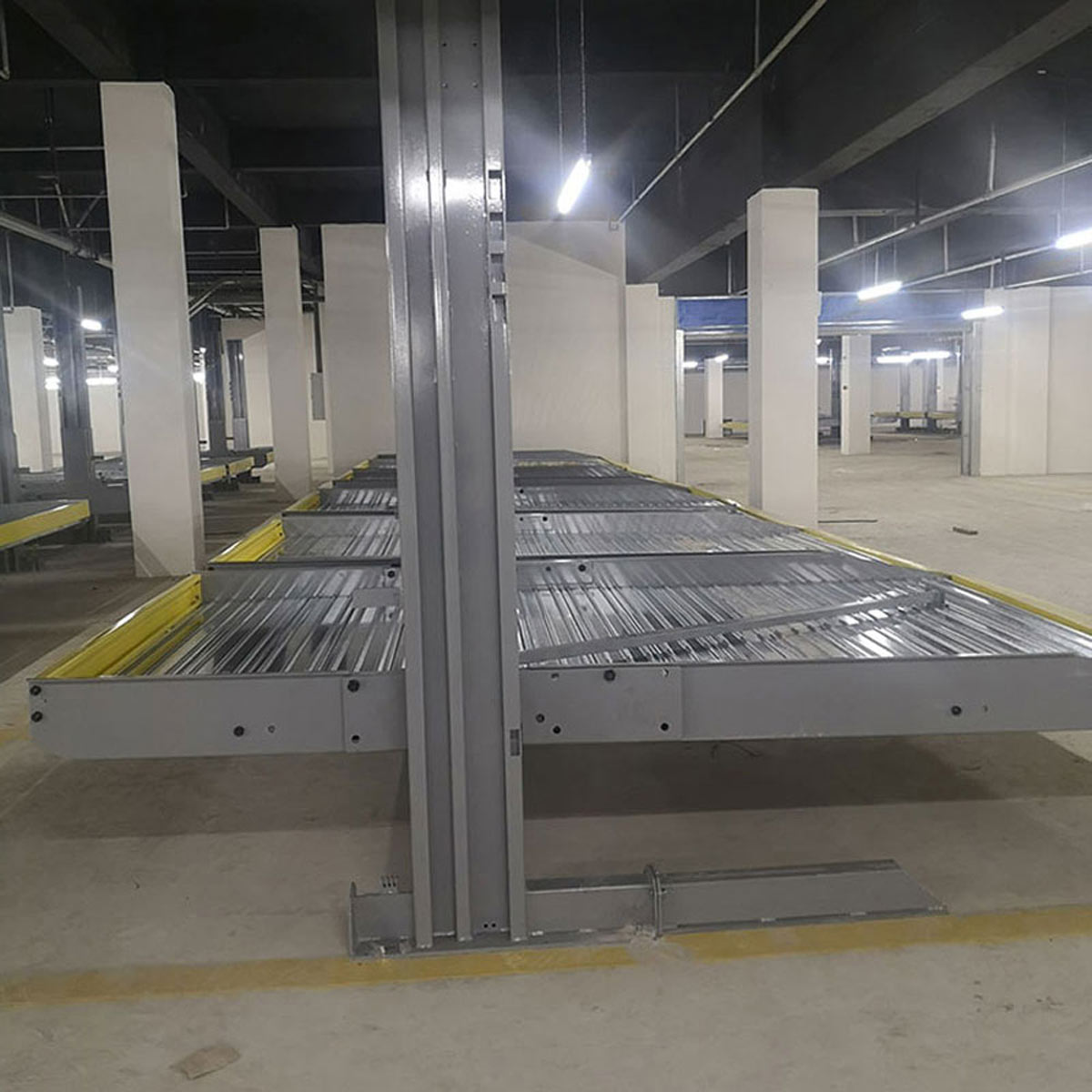

本设计是为适应现代化进程和解决小区车库(位)严重不足而设计研制的一种新型家庭用自动化立体车库。该车库结构主要由钢丝绳及滑轮组机构、载车板、升降机构、横移入库机构以及库架等部分组成。其工作原理为：

1、车辆入库：操作控制系统，升降台载着载车板通过升降系统以4mm/min的速度提升到达与地面相平处停止，车辆通过车库进口端开进，经升降台到达载车板定位处。车辆停好位后，司机从库侧面走出。操作控制系统，升降台提升着载车板和车辆向地下以4mm/min的速度垂直下降。当载车板的导轮与地下轨道相吻合时，升降系统停止运作，此时车库顶盖(附带与两侧升降台上)盖住库顶且库顶与地面相平。随后通过电磁阀传感横移系统，载车板上的电机通过带传动系统带动导轮沿着导轨横向移动，而导轮与载车板是一体的，所以载车板载着车辆和导轮同步向左或向右移入库中两侧中的一个库中，通过传感系统找正位置，横移停止运作。车辆入库结束。总共用时一分中左右。

2、车辆出库：操作控制系统，横移机构带动对应的载车板及上面的车辆横向从小车库移出，沿轨道到达升降台指正位置，升降系统运作，升降台载着载车板和车辆向上移动，同时车库盖打开。当升降台上面与地面相平时，上升停止。司机从库口的左右两侧进到车内，开走。随后操作控制系统，车辆入库，入库过程同上。

在不使用车库的情况下，车库顶盖盖住库顶，从上面看去与地面相平，并且与附近路面和谐一致，既可以走人也可以通车辆。另外升降系统采用钢丝绳传动，由链起升降平衡的作用。
